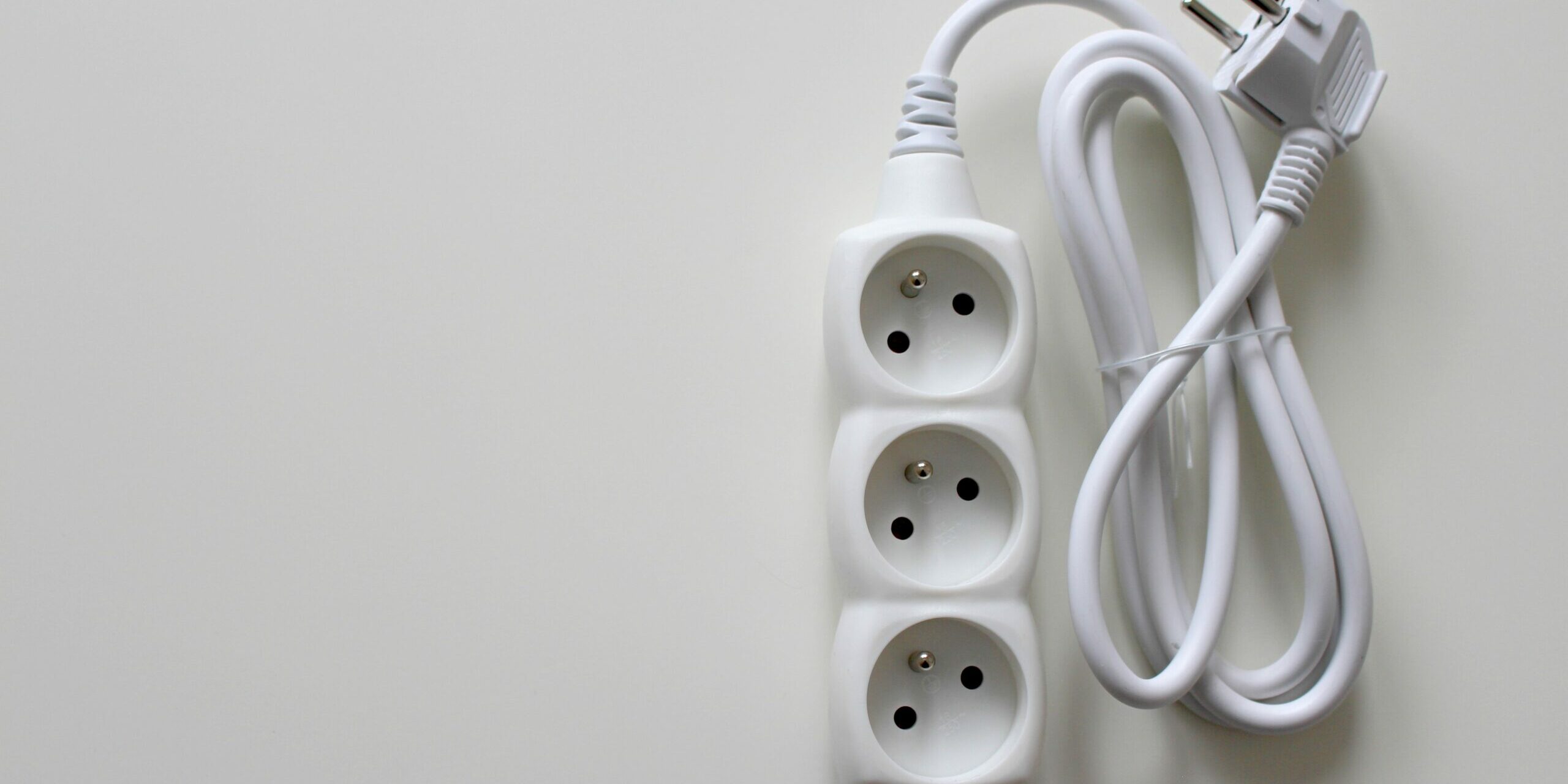

La prise de terre fait partie des équipements que tout le monde connaît, sans vraiment savoir à quoi elle sert. Elle est présente dans les logements modernes, apparaît sur la plupart des prises électriques et figure parmi les éléments indispensables d’une installation conforme. Pourtant, elle ne participe pas au fonctionnement des appareils électriques : son rôle consiste à intervenir lorsqu’un défaut apparaît.
Prenons l’exemple d’un lave-linge. Tant que son isolation reste intacte, le courant circule uniquement à l’intérieur des conducteurs prévus à cet effet. La carcasse métallique demeure inoffensive, car isolée du circuit. Avec le temps, un câble peut s’user, un isolant se détériorer ou un composant électrique entrer en contact avec cette carcasse métallique. Celle-ci se retrouve alors sous tension par accident.
Sans prise de terre, cette tension reste présente jusqu’au moment où une personne touche l’appareil. Son corps devient alors le chemin le plus facile pour rejoindre le sol. Au moment où une personne pose la main dessus, tout en ayant les pieds au sol, elle referme le circuit électrique. Le courant traverse alors son corps pour rejoindre la terre. La prise de terre évite précisément que cette personne devienne ce chaînon manquant.
Reliée aux masses métalliques des appareils, la prise de terre crée un chemin de très faible résistance vers le sol. En cas de défaut d’isolement, le courant suit cette voie d’évacuation. Cette fuite est aussitôt détectée par l’interrupteur différentiel, qui coupe l’alimentation (en quelques dizaines de millisecondes) avant qu’une personne ne puisse être exposée au danger.
On pourrait comparer la prise de terre à une voie de secours sur une autoroute. Tant que la circulation reste normale, personne ne l’utilise. En cas d’accident, elle permet d’évacuer rapidement la situation avant qu’elle ne devienne critique. Une prise de terre efficace ne protège jamais seule. Elle fonctionne toujours avec l’interrupteur différentiel. L’une offre un chemin au courant de défaut, l’autre détecte l’anomalie et coupe immédiatement l’installation. Cette complémentarité explique pourquoi ces deux équipements constituent aujourd’hui l’un des fondements de la sécurité électrique des logements.
Le saviez-vous ?
La prise de terre ne fait pas « disparaître » l’électricité. Elle crée un courant de fuite lorsqu’un défaut apparaît, et cette fuite permet à l’interrupteur différentiel de détecter l’anomalie et de couper l’alimentation.
